爆発防止用手動火災警報ボタンを危険地帯で使用する

製品概要

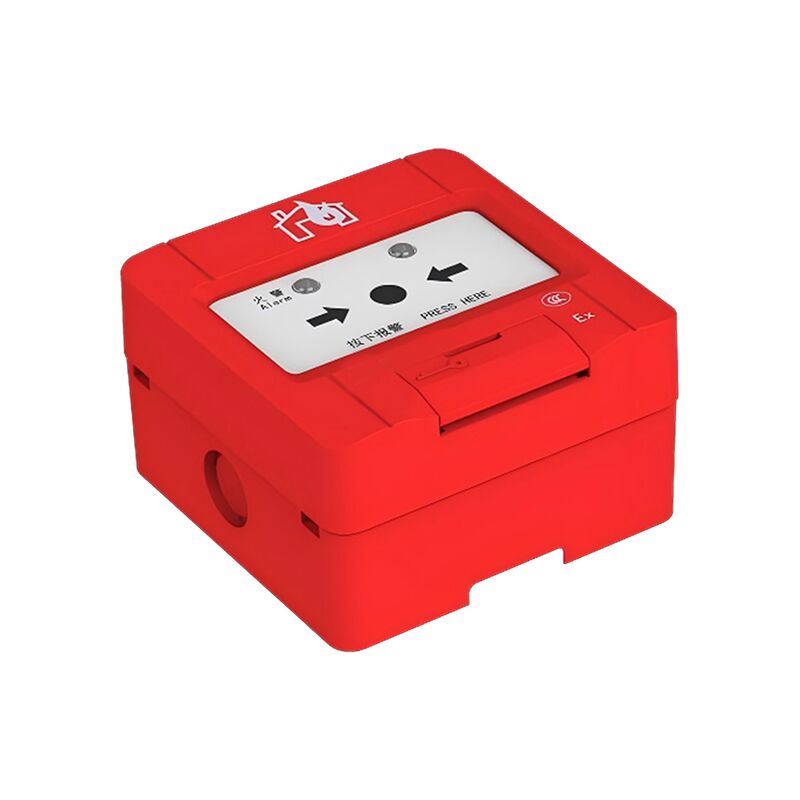

この 防爆型手動火災報知設備は、可燃性ガスが存在する危険区域向けに特別に設計された 手動火災報知設備 です。操作パネルを押すことで、 火災報知盤 に火災信号を送信します。本製品は、本質安全防爆構造を採用し、Ex ib IIC T6 Gbの認証を取得しており、IIA、IIB、IICクラスのT1～T6可燃性ガスが存在するゾーン1およびゾーン2の危険区域に適しています。マイクロプロセッサと無極性2線式バス技術を採用しており、伝送距離は最大1000メートルに達します。コントローラーとシームレスに接続でき、化学プラント、石油施設、ガソリンスタンドなどの場所で信頼性の高い手動火災報知機能を提供します。

適用場所

本製品は、以下の商業および工業施設で広く使用されています。

• 石油化学工業：製油所、化学プラント、石油貯蔵所、ガソリンスタンド、給油所

• ガス設備：天然ガススタンド、LPGスタンド、ガス圧力調整ステーション

• 工業プラント：スプレー塗装工場、印刷工場、リチウム電池製造工場

• 危険物倉庫：化学倉庫、可燃物保管エリア

• 研究所：化学実験室、研究機関の危険物保管エリア

• 商業サポートエリア：地下駐車場、ボイラー室、可燃性ガスリスクのある電気室



  主な利点

  1. 本質安全防爆認証取得済み

  本製品は、国家防爆電気製品品質監督検査センター（CQST）による厳格な検査に合格し、Ex ib IIC T6 Gbの認証を取得しており、IIA、IIB、IICクラスのT1～T6可燃性ガスが存在する爆発性環境に適しています。本質安全防爆構造は安全バリアとの接続が必要であり、危険区域で故障が発生した場合でも、爆発性ガスを点火するのに十分な火花や高温を発生させないため、石油化学施設のような高リスクな場所で信頼性の高い安全性を保証します。

  2. マイクロプロセッサ制御による安定した性能

  高性能マイクロプロセッサとSMT表面実装技術を採用しており、部品の一貫性が高く、信頼性も高いです。インテリジェントアルゴリズムにより、ボタンの作動状態を正確に識別し、誤報を防ぎます。電子アドレス設定により、専用エンコーダーによる現場でのプログラミングが可能で、アドレス範囲は1～200点まで対応しており、エンジニアリングの試運転やその後のメンテナンスを容易にします。

  3. 無極性2線式バスによる長距離通信

  無極性2線式バス技術を採用しており、待機電流は≤0.3mA、警報電流は≤1mAと、非常に低い消費電力を実現しています。通信距離は最大1000メートルに達し、広大な工業エリアをカバーできます。無極性バス設計により、配線時の極性区別が不要となり、設置の難易度と人件費を大幅に削減します。

  4. プラグイン構造による簡単なメンテナンス

  ボタン本体はプラグイン構造設計を採用しています。設置時には、エンコードされた本体をベースに差し込み、セルフタッピングネジで固定するだけです。分解やメンテナンスも同様に簡単かつ迅速に行えます。操作パネルは、押された後に専用キーでリセットする必要があり、不正操作を防ぎ、システム管理のセキュリティを確保します。

  5. 明確な表示による簡単な状態認識

  パネルには赤い火災警報表示灯があり、通常の監視状態では短く点滅し、作動時には赤く点灯します。状態表示は明確で直感的です。暗い工業環境でも、ボタンの動作状態や警報状態を簡単に識別できます。

  ---

  防爆安全に関する注意事項

  本製品は本質安全防爆機器です。使用中は以下の要件を厳守してください。

  • 防爆認証を取得した安全バリアと組み合わせて使用すること

  • 安全バリアの入力端子のプラスとマイナスを逆に接続しないこと

  • 同じ回路で複数の安全バリアを使用する場合は、入力端で並列に接続すること。カスケード接続は禁止

  • 爆発性環境で乾いた布で機器の筐体を拭かないこと

  • 清掃は、ガス漏れのない換気の良い場所で行い、絞った濡れ布巾で拭くこと

  • 本製品は使い捨ての機器であり、一度破損すると修理できません

  ---

  技術仕様







  パラメータ	仕様
  動作電圧	DC 18-28V（安全バリア経由）
  待機電流	≤0.3mA (24V)
  警報電流	≤1mA (24V)
  防爆マーク	Ex ib IIC T6 Gb
  アドレス設定方法	電子エンコーダー
  アドレス範囲	1-200
  表示灯	待機時：短く点滅；警報時：赤く点灯
  配線方法	2線式、無極性
  伝送距離	≤1000m (導体断面積 ≥1.0mm²)
  動作温度	-10℃～+55℃
  保管温度	-30℃～+75℃
  相対湿度	≤95% (40±2℃)
  寸法	90mm×90mm×52mm
  重量	170g
  取付穴間隔	60mm (50mm互換)
  推奨電線	RVS 2×1.5mm²撚り線

  ---

  商業的応用価値

  高リスク場所の安全確保：本質安全防爆設計は、石油化学プラントやガス設備などの危険区域の防火要件を満たし、爆発リスクを効果的に防止します。

  誤報による損失の削減：マイクロプロセッサによるインテリジェント認識がボタンの作動を正確に識別し、誤報による生産中断や不必要な避難を削減します。

  建設コストの削減：無極性2線式バス設計により配線プロセスが簡素化され、ケーブルおよび人件費を削減します。長距離通信機能により、中継機器の必要性を低減します。

  効率的な管理：専用キーリセットにより不正操作を防止し、プラグイン構造によりメンテナンスが容易になり、表示灯の状態が明確であるため操作の難易度が低下します。

  ---

  設置および使用説明書

  1. 配線要件：RVS 2×1.5mm²撚り線を使用し、ループ抵抗は≤20Ωとする

  2. アドレス設定：設置前に専用エンコーダーを使用してアドレスコード（1～200）を書き込む

  3. ベース設置：埋込ボックスまたはアンカーボルトを使用してベースを壁に固定する。取付穴間隔は60mm

  4. 配線方法：ループバスL1およびL2を端子1および2に接続する。極性要件なし

  5. 本体設置：配線検査後、エンコードされたボタン本体をベースに差し込み、セルフタッピングネジで固定する

  6. リセット操作：警報後、操作パネルは専用キーを使用してリセットする必要がある

  ---

  注意事項

  • 安全バリアと組み合わせて使用すること。コントローラーバスに直接接続しないこと

  • 安全バリアのパラメータマッチングは、Uo≤Ui、Io≤Ii、Po≤Piの原則に従うこと

  • 爆発性環境で機器を分解したり拭いたりしないこと

  • 本製品は使い捨ての機器であり、一度破損すると修理できません

  • 設置はGB3836.15-2010規格に準拠し、専門家が行うこと
