製品詳細
起源の場所: 中国広州
ブランド名: XINGJIN
証明: GSG\TUV\GB6653-2008
モデル番号: 40L/70L/100L/120L/180L/245L
支払いと送料の条件
最小注文数量: 5セット
価格: Pricing based on quantity
パッケージの詳細: バブルバッグまたは紙が付いている木箱または合板の外箱
受渡し時間: 15-20日
支払条件: T/T、L/C
供給の能力: 1か月あたり30000セット
公称ボリューム: |
40L/70L/100L/120L/180L/245L |
内径: |
267/300/325/350/400mm |
全長: |
757±15/898±10/1213±10/1414±10mm |
充填媒体: |
FM200+窒素 |
シリンダー厚さ: |
5.4mm |
公称ボリューム: |
40L/70L/100L/120L/180L/245L |
内径: |
267/300/325/350/400mm |
全長: |
757±15/898±10/1213±10/1414±10mm |
充填媒体: |
FM200+窒素 |
シリンダー厚さ: |
5.4mm |

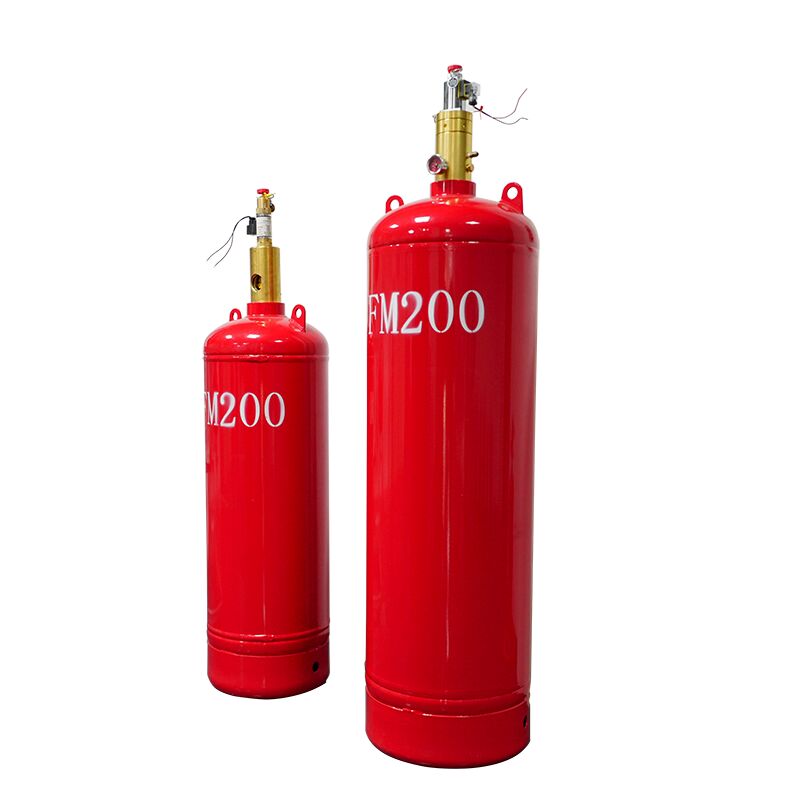

FM200 パイプネットワークガスシリンダー
システムへの完全な紹介
HFC-227ea (FM200) オートマティック消火システムは,ガスベースの総合的な消火ソリューションです.完全なシステムは以下の部品で構成されています:
消火剤のシリンダーセットと固定支架
動力ガスのシリンダーセットと容器のバルブ
液体・ガス・チェック・バルブ
駆動装置とガス制御管
マニフォールド,セレクションバルブ,ティス,縮小ティス,肘,縮小肘
フレンズ,安全バルブ,信号フィードバック装置
パイプネットワークと放出ノズル
火災検出器とガス式消火制御パネル
音声・視覚的なアラーム,アラームベル,放電指示器,緊急起動/停止ボタン
消火剤シリンダーセット
1) 目的
このシリンダーセットは,HFC-227ea (FM200) 防火剤を保管するように設計されています.圧力表示.
2) 構造
シリンダーセットにはコンテナバルブ,シフォンチューブ,貯蔵容器が含まれます.
貯蔵容器:再充填可能な 溶接鋼のシリンダーで 腐食耐性のために 赤色エポキシ塗装を施した
容器のバルブ:バルブボディ,駆動装置,ピストン,圧力指示器,圧縮装置を含む.シフォン管を組み立てた後,コンテナバルブはシリンダーの開口に設置される.消火剤を放出するために,気圧的に (窒素パイロットの圧力を介して) または手動で活性化することができます..
(3) 主な技術パラメータ
| モデルの仕様 | 貯蔵圧 |
容量 (L) |
容器のバルブ モデル |
定数直径 (mm) |
相当長さ (m) |
外径 (mm) |
H |
純重量 (kg) |
| QMP70/5.6 | 5.6MPa | 70 | QRF32/8 | 32 | 6 | 267 | 1560 | 86 |
| QMP90/5.6 | 5.6MPa | 90 | QRF32/8 | 32 | 6 | 325 | 1440 | 130 |
| QMP120/5.6 | 5.6MPa | 120 | QRF32/8 | 32 | 6 | 325 | 1600 | 139 |
4) 設置説明書
位置付け:設置場所は設計図に従っており,シリンダーは指定順序で識別番号で配置されなければならない.シリンダーの高さの差は20mmを超えてはならない操作側と壁の間,または隣接する操作側の間には,少なくとも1.0mの空き距離が維持されるべきである.
手動による緊急操作:緊急時では,安全ピンをアクチュエーターから取り出して,手動ハンドルを一つずつ動かし,カムレバーを回してコンテナのバルブを開け,消火剤を放出します.
5) メンテナンスの説明書
月々視察を行う.シリンダーセットは,次の条件が確認された場合にのみ使用を継続することができる.
衝撃による変形や機械的損傷がない
表面の腐りや腐食が目に見えない
保護層 は 完全 に 保持 さ れ て い ます
安全ピンと改ざんシールが位置し,無傷です
6) 重要な注意点
容器のバルブ上の安全ピンが,特にキャムレバーを位置にロックするように設計されています.ただカムレバーをロックするとない自動システムの動作中に容器弁の正常な窒素気圧操作を妨害する.
詳細なパラメータ:
| 仕様 | 内径 | 瓶糸 | バルブ出口孔 | ボトルの高さ | ボトル+容器のバルブの高さ | 瓶の総高さ + 容器のバルブ + 電磁弁 |
| 40L*5.6MPa | ø300 | M80*2 | 50 | 757±15 | 897±15 | 1057±15 |
| 70L*5.6MPa | ø350 | M80*2 | 50 | 898±10 | 1038±10 | 1198±10 |
| 100L*5.6MPa | ø350 | M80*2 | 50 | 1213±10 | 1353±10 | 1513±10 |
| 120L*5.6MPa | ø350 | M80*2 | 50 | 1414±10 | 1554±10 | 1714±10 |
| 150L*5.6MPa | ø400 | M80*2 | 50 | 1395±10 | 1535±10 | 1695±10 |
| 180L*5.6MPa | ø400 | M80*2 | 50 | 1630±10 | 1770±10 | 1930±10 |
| 70L*172 | ø267 | PZ56 | 32 | 1499±10 | 1679±10 | / |
| 90L*172 | ø325 | PZ56 | 32 | 1420±10 | 1600±10 | / |
| 120L*172 | ø325 | PZ56 | 32 | 1835±10 | 2015±10 | / |
