製品詳細
起源の場所: 中国広州
ブランド名: XINGJIN
証明: GSG\TUV
モデル番号: FHF-WK
支払いと送料の条件
最小注文数量: 50セットシステム
価格: Pricing based on quantity
パッケージの詳細: 1.25G
受渡し時間: L/Cの支払いまたは受領後15-20営業日
支払条件: T/T、L/C
供給の能力: 30000セット/月
色: |
銀 |
刃の種類: |
シングルブレードまたはマルチブレード |
応用: |
HVAC ダクトの防火 |
操作方法: |
手動、電動、全自動 |
操作方法: |
マニュアル\自動 |
メンテナンス: |
最小限、年に一度の検査が必要 |
仕上げる: |
塗装済みまたは普通の亜鉛メッキ |
材料: |
亜鉛メッキ鋼 |
重さ: |
サイズや素材によって異なります |
ミニオーダー: |
20セット |
形: |
カスタマイズされた |
電源: |
AC/DC |
マウント位置: |
垂直または水平 |
耐火性: |
3 時間まで |
サイズ範囲: |
100mmから1200mm |
色: |
銀 |
刃の種類: |
シングルブレードまたはマルチブレード |
応用: |
HVAC ダクトの防火 |
操作方法: |
手動、電動、全自動 |
操作方法: |
マニュアル\自動 |
メンテナンス: |
最小限、年に一度の検査が必要 |
仕上げる: |
塗装済みまたは普通の亜鉛メッキ |
材料: |
亜鉛メッキ鋼 |
重さ: |
サイズや素材によって異なります |
ミニオーダー: |
20セット |
形: |
カスタマイズされた |
電源: |
AC/DC |
マウント位置: |
垂直または水平 |
耐火性: |
3 時間まで |
サイズ範囲: |
100mmから1200mm |

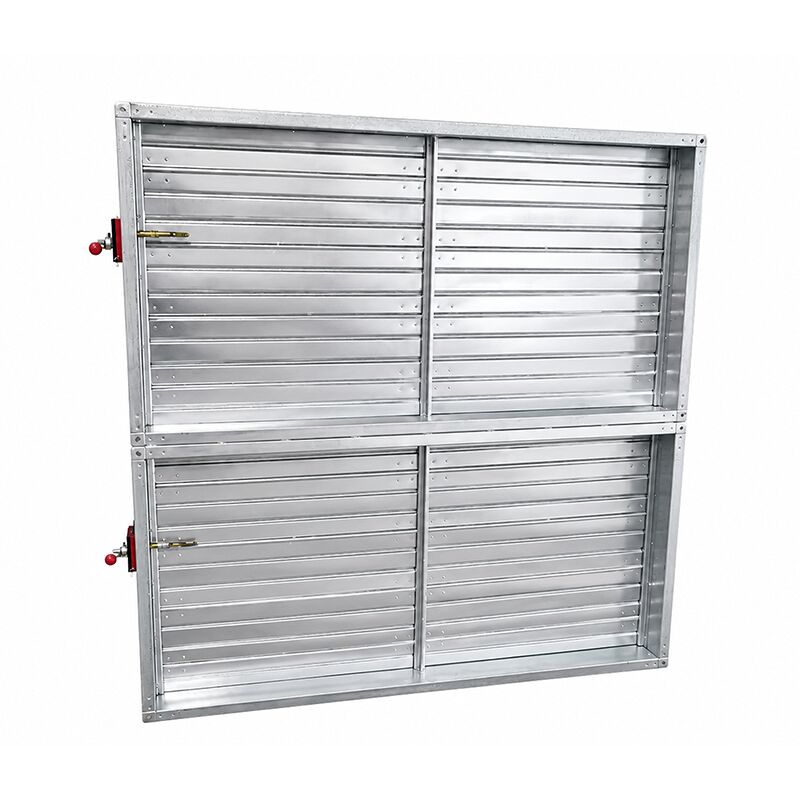

のコンビネーションエアバルブ（ZFシリーズ）です電動モジュラー風量制御装置大空間の HVAC システム向けに特別に設計されています。下部フレーム、複数の独立した弁体、アクチュエーター、伝達機構で構成されます。から製造亜鉛メッキ鋼板、ブレードは二重層リベット留め構造または単層強化構造として構築できます。マルチブレード動作用のコネクティングロッド機構を介して制御されるため、地下鉄トンネル、大規模倉庫、石油化学プラント、大規模炭鉱、および大断面積のダクト風量調整が必要なその他の用途に最適です。
コンビネーションエアバルブは広く使用されています。広い空間、大きなダクト換気および空調システム。典型的なアプリケーションには次のようなものがあります。
| 施設の種類 | 特定の用途 |
|---|---|
| 地下鉄のトンネル | トンネル換気システム、排煙ダクトの隔離と調整 |
| 大型倉庫 | 物流センター換気システムゾーン制御 |
| 石油化学プラント | 化学プラントおよびタンクエリアの換気システムの風量調整 |
| 大規模炭鉱 | 鉱山換気システムダクト制御 |
| 商業施設 | 大型ショッピングモール、地下車庫換気ゾーン管理 |
| 公共建築物 | スタジアム、展示センター、劇場の HVAC システム |
| 産業プラント | 大規模作業場換気システムの空気分配 |
| 電力設備 | 発電所および変電所の換気システムのダクト制御 |
コアバリュー:大断面ダクト用に特別に設計されたコンビネーション エア バルブは、複数の小型エア バルブを 1 つのユニットに統合して統合制御を実現し、正確で信頼性の高い空気量調整を確保しながら設置スペースを節約します。
特に大型ダクト— 単一のバルブ幅は数メートルに達することがあります
複数の独立したバルブボディで構成されており、柔軟な構成が可能
大型ダクトに適した既製バルブがない問題を解決
標準電動アクチュエータ(AC220V / DC24V オプション)
手動操作装置付属 停電時も手動制御可能
火災警報器の統合と日常のメンテナンス要件の両方を満たします
ブレードのオプション:1.0mm+1.0mm二層リベットまたは1.5-2.0mm単層強化
亜鉛コーティングの厚さ 275g/m² (両面) により、優れた耐食性を実現
ステンレススチールシール - 漏れ率はわずか 0.5%
標準タイプ 漏れ率≦1%
密閉型 漏れ率 ≤ 0.5%
全開時の抵抗係数 < 0.5 — スムーズなエアフロー
含油自己潤滑真鍮ベアリング— 毎日のメンテナンスは必要ありません
12×12mm 亜鉛メッキ角鋼ブレードシャフト - 高強度、耐摩耗性
16×4mm 亜鉛メッキ平鋼コンロッド - スムーズなトランスミッション
動作温度:-20℃～45℃
亜鉛メッキ防食処理 - 湿気やほこりの多い環境に適しています
より高い耐食性要件に対応するステンレス鋼のオプションも利用可能
| パラメータ | 仕様 |
|---|---|
| 製品名 | コンビネーションエアバルブ（ZFシリーズ） |
| ドライブモード | 電動+手動デュアルドライブ |
| ブレードの動き | 対向刃タイプ・多刃联動 |
| 有効換気面積比率 | > 80% |
| 漏れ率 | 標準 ≤ 1% / タイトシャットオフ ≤ 0.5% |
| 抵抗係数（全開） | < 0.5 |
| 動作温度 | -20℃～45℃ |
| 動作電圧 | AC220V±15% 50HZ / DC24V（オプション） |
| バルブボディ材質 | 亜鉛メッキ鋼板（厚さ220mm、亜鉛メッキ275g/㎡） |
| 刃の材質 | 1.0mm+1.0mm 二層リベット / 1.5-2.0mm 単層 |
| ブレードシャフト | 12×12mm亜鉛メッキ角鋼 |
| コネクティングロッド | 16×4mm亜鉛メッキ平鋼 |
| ベアリング | 含油自己潤滑性真鍮 |
| シール | ステンレス鋼 |
| カスタマイズ | サイズ、材質、駆動モードはご要望に応じてご利用いただけます |
✅大型ダクト用に設計— 断面の大きなダクトに適した既製バルブがないという問題を解決します
✅デュアルドライブモード— 手動バックアップ付き電気制御 — 安全で信頼性の高い
✅低漏れ設計— タイトシャットオフタイプの漏れ ≤ 0.5% — 大幅なエネルギー節約
✅高品質のトランスミッションコンポーネント— 真鍮ベアリング + 亜鉛メッキスチールシャフト — メンテナンスフリー、長寿命
✅厳格な品質管理— 各バルブは出荷前に動作テストと密閉テストを受けます
✅強力なカスタマイズ機能— サイズ、素材、駆動モードはすべてカスタマイズ可能
