機械とトランスフォーマー室のための自動泡火消しシステム

1 デバイス 導入

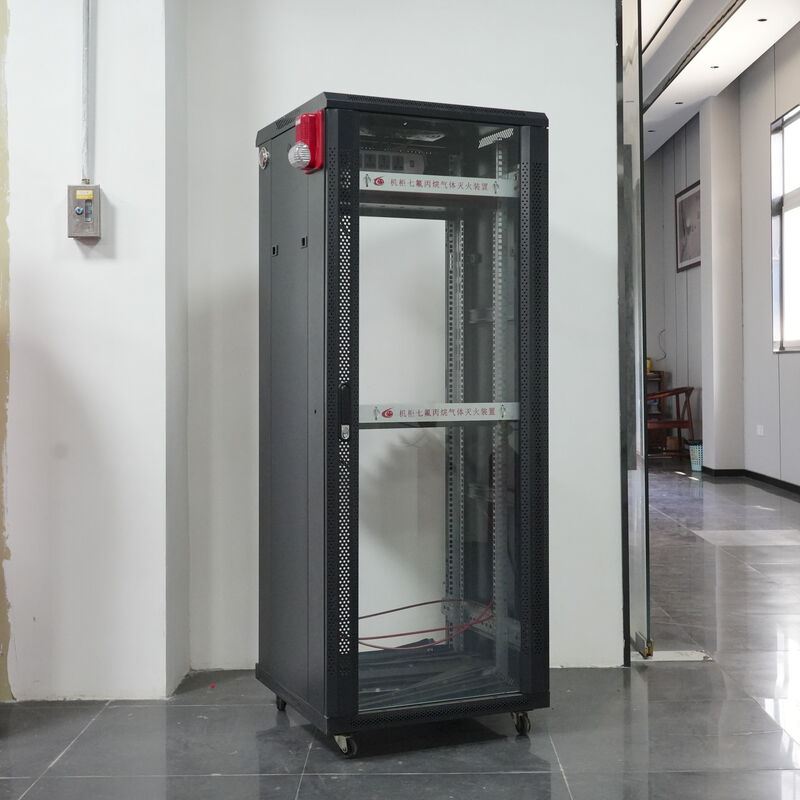

サーバーラック消火装置の装置は、当社が独自に開発した革新的な自動消火製品です。のために特別に開発された自動消火装置です。機器キャビネット。 サーバーラック消火ユニットは、温度感知検出および消火統合機械またはプレハブ消火装置としても知られています。消火剤貯蔵装置、伝達管路、ノズル、シェル、圧力計、火災感知器、信号フィードバック装置等をあらかじめ組み立てて独立した消火ユニットとした消火装置です。サーバーラック消火ユニットは、あらゆる種類のユニット独立機器キャビネットに適しており、1 セットの消火装置で 1 つ以上の機器キャビネットを保護できます。

この装置に使用されている消火剤できるHFC-227EA(FM200とも呼ばれます)/FK-5-1-12(Novec1230とも呼ばれます)。FM200とNovec1230の両方 は化学消火を中心に物理消火にも使用できるクリーンガス消火剤。無色、無味、低毒性、非導電性、無公害の保護対象物であり、火災濃度が低く、クラス B、C 火災および電気火災を確実に消火するため、財産や精密施設に損傷を与えることはありません。この装置には2種類の火災感知器があり、1つは感温ガラス球、もう1つは火災感知管です。火災検知を実現するために、煙、温度、火災コントローラで構成される従来の火災検知システムは必要ありません。当社の製品は、検知と消火の機能をより適切に果たし、機器キャビネットの設置にうまく適応でき、より多くのスペースを節約でき、機器キャビネットのコンポーネントに影響を与えません。

2サーバーラック消火システムの適用

2.1 ITおよびコンピュータシステムのサーバーキャビネット；

2.2 通信システムおよび通信システムのサーバー筐体内；

2.3 銀行機器の制御盤内；

2.4 機械装置およびその他の産業のさまざまな制御キャビネット。

3動作原理

のサーバーラック消火ユニット開始が 2 つあります モード の温度感知：温度感知ガラス球と火災感知管。 保護エリアの周囲温度が感温ガラス球（68℃、顧客の要件に応じて選択することもできます）、温度に敏感なガラス球がすぐに破裂し、発火媒体放出パイプが即座に開き、装置に保管されているガス消火剤がノズルからすぐに噴射され、保護領域を冷却して火を消します。別の始動モードは、火災感知管を火災感知器として使用することです。火災感知管が感知すると、発信源の火災信号 (160℃±10℃）、火災感知管内のガスは急速に膨張します。最後に、管の最高温度でノズルが噴射され、消火剤の貯蔵装置が開かれます。発破口より火災感知管を噴霧し冷却消火を実現します。

4主な技術パラメータと特性

4.1サーバーラック消火ユニットの型式と仕様

4.2火災感知管の技術パラメータ

4.3Mアインコンポーネントのシングルまたはマルチお願いします リンケージ構成

ノズル	圧力計	スイッチ	圧力スイッチ	感温ガラス球	火災感知管

4.3.1 感温ガラス球の温度設定値：68℃ (顧客の要件に応じて温度を選択することもできます);

4.3.2 火災感知管の温度設定値：160℃±10℃;

4.3.3 そうではない'電源を入れる必要はありません。

4.3.4 製品シリーズが完成しており、設置が柔軟で便利で、作業が正確である。

4.3.5 信頼性、操作とメンテナンスが便利、別のシリンダー室を設計する必要がない、プロジェクト投資が少ないなどの特徴があります。

4.3.6 独立した火災検知・消火機能を備えた消火装置です。

4.4 アクションプログラム

5私インストール サーバーラック消火装置の模式図

6設置および保守管理

6.1FM200サーバーラック消火ユニットの設置

   FM200サーバーラック消火ユニットの設置方法には上記の模式図のような方法があります。 FM200消火装置を引き出し状のキャビネットに設置し、固定します。感温リリースアセンブリと火災感知管の設置配置は上図の模式図のとおりです。温度感知リリースアセンブリは、関連アクセサリによってサーバーラックに固定できます。火災感知管の配置が使用されています「S」 可能な限り火の影響を受けやすい場所に配置するという原則に従って、タイで固定します。

6.2設置およびデバッグ担当者は、装置の基本構造、動作原理、性能および動作プログラム、さらにバルブ部品の構造および動作状態を熟知している必要があります。

6.3デバイスを設置するときは、直射日光を避け、熱源から遠ざけてください。 デバイスが振動の影響を受けないようにしてください。 デバイスはブラケットを介して保護領域に固定されます。

6.4上記2つの注意点をしっかりと理解した上で、それはあり得るカーアイド 特定のインストール操作については、次のとおりです。

6.4.1 の主エンジンの設置FM200 サーバーラック消火ユニット:

6.4.1.1 FM200 サーバーラック消火ユニットの設置場所の選択: サーバーラック内の上部エリアに設置するのに適した U 字型のスペースを選択します。エリアの選択は、便利な日常点検と消火装置の設置の原則に基づいて行う必要があり、多数のワイヤーハーネスがあるエリアはできる限り避けるべきです。

6.4.1.2 キャビネットのガイドレールまたはトレイを使用して装置を固定し、装置の前面パネルの 2 つのネジ穴をネジで固定します。固定が完了したらメインエンジンを取り付けます。

6.4.2 組み立てとその設置:

  6.4.2.1 装置のインターフェースには、銅管、スイッチ、圧力計、圧力スイッチ、火災感知管、感温ガラス球、ノズルのインターフェースなどの部品があります。ノズルはユニットのパネルの前面に設置され、その他のインターフェイスは背面に設置されます。

  6.4.2.2 感温ガラス球と火災感知管の設置：

    6.4.2.2.1 温度感知ガラス球の取り付け: 温度感知ガラス球はデバイスに固定されているため、取り付ける必要はありません。

    6.4.2.2.2 火災検知管の取り付け: スロットルのプラグを緩め、火災検知管をニードルジョイントに挿入し、銅製のキャップをしっかりとねじ込みます。キャビネットのスペースを観察し、適切な配管配置方法を選択してください。配管配置の原則は、火災検知管がサーバーラックを最大限覆うようにすることです。第二に、火災感知管は火災が発生する可能性が最も高い場所を通過する必要があります。そして最後に、デバイスの設置全体の美学について考えます。火災感知管の先端は標準プラグです。まず、雌ネジ穴付きプラグを火災感知管に差し込み、もう一方のプラグを火災感知管にしっかりと差し込みます。 2つの部品を突き合わせてから締めます。

6.4.3 圧力スイッチのインターフェース: 圧力スイッチはマーキング要件に従ってシステムに接続されます。

6.5 サーバーラック消火装置の保守管理

   サーバーラック消火装置の保守管理には専門の保守管理者を配置し、保守管理の記録を残すこと。保守管理者は装置の動作原理や性能を熟知している必要があります。

  6.5.1 週に 2 回点検し、次の条件を満たしていることを確認します。

6.5.1.1 FM200 サーバーラック消火ユニットの圧力表示値は、緑色の部分の範囲内である必要があります。

6.5.1.2 コンテナバルブのスイッチは「開」位置でなければなりません。

6.5.1.3 装置に異常がないこと。

  6.5.2 プラントのコンポーネントも次の要件を満たすために四半期ごとに検査されなければなりません。

6.5.2.1 装置の部品には機械的損傷や表面腐食がなく、コーティング保護が損なわれておらず、銘板のマークが鮮明である必要があります。

6.5.2.2 消火剤容器、火災感知管、放出管、ノズルはしっかりと確実に接続する必要があります。

  6.5.3 サーバーラックの消火装置は、毎年包括的に検査および保守されなければなりません。これは、6.5.1 および 6.5.2 の要件を満たすだけでなく、以下の要件も満たさなければなりません。

6.5.3.1 計量方法は、装置の容器の消火線量を確認するために使用されます。要件: 消火線量≥(コンテナの容積×1.15g/L)×90%; 要件を満たさない場合は、消火剤を補充してください。

6.5.3.2 圧力計の値を観察し、サーバーラック消火装置の圧力に漏れがないか確認します。圧力計が緑色の部分の範囲内にない場合は、秤量法により消火線量を確認する。消火線量の漏洩が 10% を超える場合は、消火剤を再充填し、圧力を補充するものとみなします。

6.5.3.3 火災感知管に変形、腐食、損傷及び経年劣化がないこと。

6.5.3.4 消火剤容器の維持管理は、次の規定に従って行うものとする。ガスボンベ安全監督規則。

6.6 事故を避けるため、サーバーラック消火ユニットの部品に触れたり、交換したりしないでください。
