起源の場所: 中国
ブランド名: Xingjin
証明: CAL,CMA,CNAS,ILAC-MRA,CCC
モデル番号: QQP4/6 QQP7.5/6 QQP10/6 QQP20/6 DQP40/6
支払いと送料の条件
最小注文数量: 2セットシステム
価格: negotiable
パッケージの詳細: 1.25G
受渡し時間: 10～15営業日
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム
供給の能力: 月300セット
力: |
DC24V/1.6A |
噴霧時間: |
≤10S |
システムコンポーネント: |
制御盤、シリンダ、配管、ノズル、検出器 |
耐久性: |
高い耐久性 |
環境: |
環境に優しい |
力: |
DC24V/1.6A |
噴霧時間: |
≤10S |
システムコンポーネント: |
制御盤、シリンダ、配管、ノズル、検出器 |
耐久性: |
高い耐久性 |
環境: |
環境に優しい |

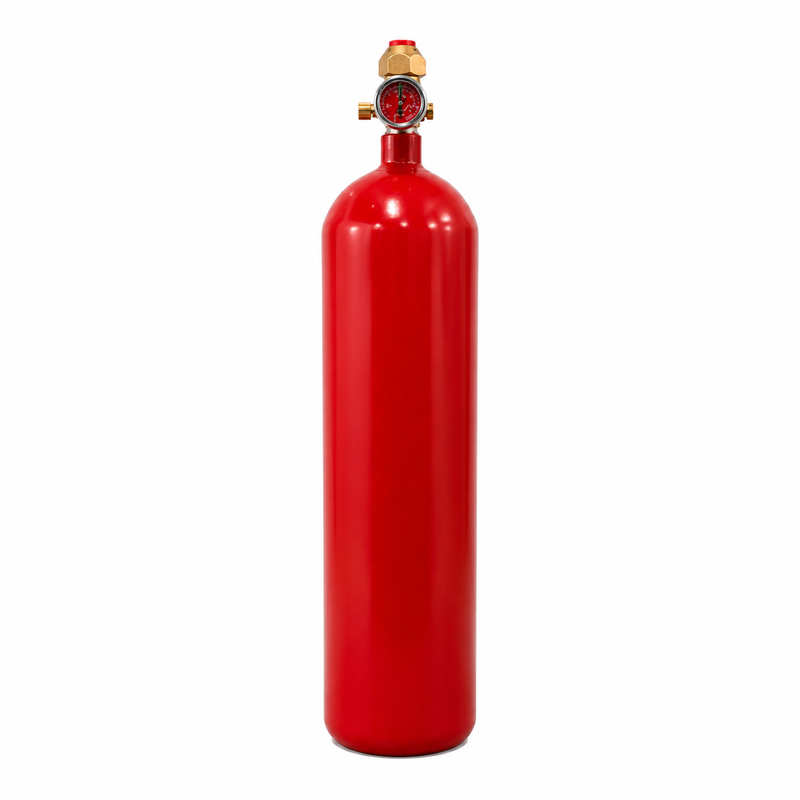

窒素アクチュエータシリンダー – ガス消火システムの動力源
製品概要
窒素アクチュエータシリンダーは、ガスベースの消火システムにおける空気圧アクチュエーションの主要な動力源として機能します。高純度窒素を公称圧力6.0 MPaで貯蔵し、火災信号を受信すると、加圧ガスを放出してセレクタバルブおよび薬剤貯蔵容器バルブの開放を開始します。これにより、消火薬剤が所定の応答時間内に保護区域に放出されることが保証されます。
FM200、不活性ガス（IG541、IG100、IG55）、CO₂、およびNovec 1230システムとの統合のために設計されたこのシリンダーは、幅広い火災保護用途において信頼性が高く再現性のあるアクチュエーション性能を提供します。
| パラメータ | 仕様 |
|---|---|
| シリンダー容量 | 4L / 10L（カスタマイズ可能） |
| 充填圧力（20℃） | 6.0 MPa |
| 駆動媒体 | 高純度窒素（水分量≤15mL/m³） |
| 動作電圧 | DC 24V ± 3V、1.5A |
| ソレノイド力 | 55N ~ 90N |
| 接続ねじ | M14×1.5（フレア） |
| 動作温度 | 0℃ ~ +50℃ |
| 規格 | GB 25972-2010ガス消火システムおよびコンポーネント |
| 互換性のあるシステム | FM200、IG541、IG100、IG55、高圧CO₂、外部貯蔵HFC-227ea、Novec1230 |
主な特徴と利点
堅牢な構造と実績のある信頼性
高品質のシームレス鋼から製造され、厳格な静水圧および空気圧漏洩試験を受けており、各シリンダーは-18℃から+50℃の周囲温度で信頼性の高い性能を発揮するように作られています。重要なバルブおよびソレノイドコンポーネントはFMおよびULの認証を受けており、国際的な安全基準への準拠を保証します。
デュアルアクチュエーション機能
このシリンダーは、自動電気起動（DC 24Vソレノイドバルブ、1.5A）と緊急プッシュボタンによる手動機械的オーバーライドの両方をサポートします。この冗長性により、制御回路の故障が発生した場合でもシステムの運用が保証されます。
統合された安全機構
ソレノイドロックピン:輸送中、取り扱い中、および現場設置中の意図しない作動を防ぎます。
低漏洩高シールバルブ:パイロットラインに蓄積された微量のガス漏れを自動的にベントし、誤作動につながる可能性のある圧力上昇を防ぎます。
内蔵圧力計:定期的な点検中にシリンダーの充填状態を迅速に視覚的に確認でき、予知保全スケジュールをサポートします。
標準化された接続による簡単な統合
M14×1.5フレアねじ付きアウトレットを備えており、ほとんどの一般的なパイロット配管構成と互換性があり、設置時間を短縮し、レトロフィットプロジェクトを簡素化します。
保守可能で費用対効果が高い
シリンダーは再充填可能で、長寿命設計です。ソレノイドアクチュエータは、ガス配管を乱すことなくベンチテストまたは交換のために取り外すことができ、ダウンタイムとライフサイクルメンテナンスコストを最小限に抑えます。
| コンポーネント名 | パラメータ説明 |
|---|---|
| 電磁アクチュエータ | モデルMFZ1シリーズ、DC 24V電源、定格電流1.5A、定格吸引力55N-90N（特定のモデルによる） |
| 空気圧アクチュエータ | モデルQQQ1.2MPa / DYQQ1.2MPa / HQQ1.2MPa、公称圧力6.6MPa、最小作動圧力1.2MPa |
| 低圧リリーフ＆チェックバルブ | モデルEDGO.3/6.6、閉鎖圧力0.3±0.03MPa、パイロットラインの微小漏れによる誤作動を防ぐために使用 |
| 空気圧チェックバルブ | モデルEQD6/6.6、公称径6mm、開放圧力0.2MPa、接続ねじM14×1.5 |
| パイロットライン | φ8×1銅管、フェルール式チューブ継手接続、ブラケット間隔≤0.6m |
| 安全リリーフ装置 | 過圧を防ぐために、駆動シリンダーバンク圧力に応じて構成 |
関連システムコンポーネント
天井設置型ユニットスペースが限られた設置向けのコンパクト設計
不活性ガスシステムIG55、IG100、およびIG541構成
高圧CO₂システム産業用および深部火災リスク向け
線熱検知チューブ密閉キャビネットおよび小型エンクロージャー向けの自己作動型検知
Novec 1230クリーンエージェントシステムフッ素ケトンベースのゼロODP、低GWP代替品
広州星進消防設備有限公司について
広州星進消防設備有限公司は、10年以上のエンジニアリングおよび生産経験を持つクリーンエージェント消火システムの専門メーカーです。当社の製品はGB 25972-2010の認証を受けており、国際的な設計、試験、および設置基準に準拠しています。
提供するもの:
5年間の製品保証付きの競争力のある工場直販価格
プロジェクト固有の要件に合わせたOEM/ODMソリューション
包括的な技術文書およびリモート設置サポート
中東、東南アジア、アフリカ、その他の地域への実績のある輸出実績
当社のシステムは、データセンター、通信施設、発電所、石油・ガス施設、博物館、アーカイブ、およびグローバル市場の産業プロセスエリアに広く設置されています。
