製品詳細
起源の場所: 中国
ブランド名: Xingjin
証明: CAL,CMA,CNAS,ILAC-MRA,CCC
モデル番号: QQP4/6 QQP7.5/6 QQP10/6 QQP20/6 DQP40/6
支払いと送料の条件
最小注文数量: 2セットシステム
価格: negotiable
パッケージの詳細: 1.25G
受渡し時間: 10～15営業日
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン、
供給の能力: 月300セット
力: |
DC24V/1.6A |
噴霧時間: |
≤10S |
システムコンポーネント: |
制御盤、シリンダ、配管、ノズル、検出器 |
耐久性: |
高い耐久性 |
環境: |
環境に優しい |
力: |
DC24V/1.6A |
噴霧時間: |
≤10S |
システムコンポーネント: |
制御盤、シリンダ、配管、ノズル、検出器 |
耐久性: |
高い耐久性 |
環境: |
環境に優しい |

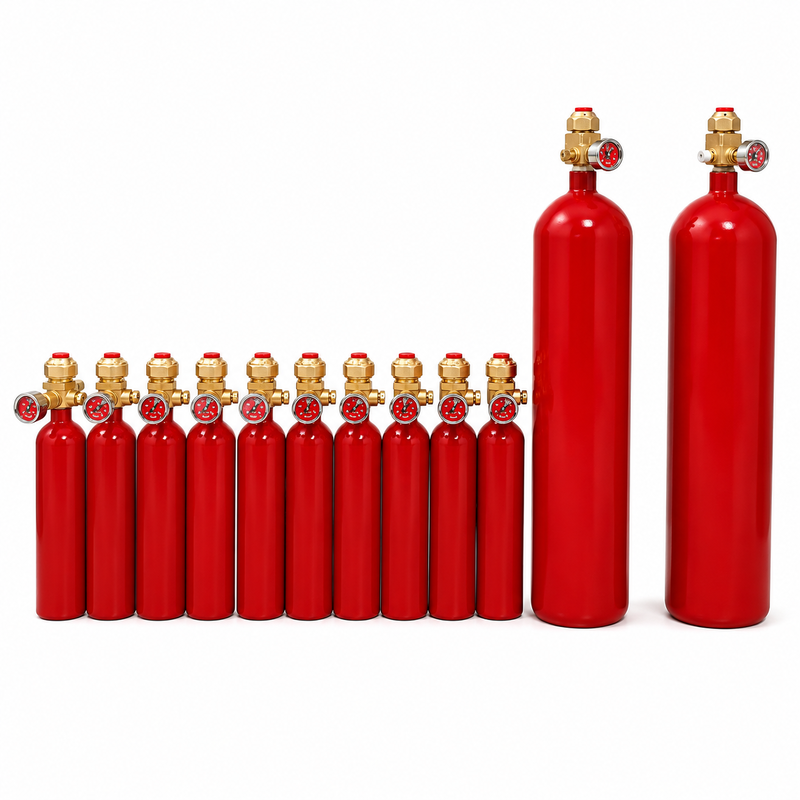

窒素アクチュエータシリンダー – ガス消火システムの動力源
製品概要
窒素アクチュエータシリンダーは、ガスベースの消火システムにおける空気圧アクチュエーションの主要な動力源として機能します。公称圧力6.0 MPaで高純度窒素を貯蔵し、火災信号を受信すると、加圧ガスを放出してセレクタバルブおよび薬剤貯蔵容器バルブの開放を開始します。これにより、消火剤が必要な応答時間内に保護区域に放出されることが保証されます。
FM200、不活性ガス（IG541、IG100、IG55）、CO₂、およびNovec 1230システムとの統合のために設計されたこのシリンダーは、幅広い火災保護用途で信頼性が高く再現性のあるアクチュエーション性能を提供します。
| パラメータ | 仕様 |
|---|---|
| シリンダー公称容量 | 4 L / 10 L（その他の容量はご要望に応じて対応可能） |
| 充填圧力 @ 20℃ | 6.0 MPa |
| アクチュエーション媒体 | 乾燥窒素、純度≥99.99%（水分含有量≤15 mL/m³） |
| ソレノイド動作電圧 | DC 24 V ± 3 V、1.5 A |
| ソレノイド保持力 | 55 N – 90 N（モデル依存） |
| 出口接続ねじ | M14 × 1.5（フレアタイプ） |
| 周囲動作温度範囲 | 0℃ ～ +50℃ |
| 設計・試験規格 | GB 25972-2010 –ガス消火システムおよびコンポーネント |
| 互換性のある消火システム | FM-200™、IG541、IG100、IG55、高圧CO₂、外部貯蔵HFC-227ea、Novec™ 1230 |
主な特徴と利点
堅牢な構造と実績のある信頼性
高品質のシームレス鋼から製造され、厳格な静水圧および空気圧漏れ試験を受けており、各シリンダーは-18℃から+50℃の周囲温度で信頼性の高い性能を発揮するように作られています。重要なバルブおよびソレノイドコンポーネントはFMおよびULの承認を受けており、国際的な安全基準への準拠を保証します。
デュアルアクチュエーション機能
シリンダーは、自動電気起動（DC 24Vソレノイドバルブ、1.5A）と緊急プッシュボタンによる手動機械式オーバーライドの両方をサポートします。この冗長性により、制御回路の故障が発生した場合でもシステムの運用が保証されます。
統合安全機構
ソレノイドロックピン:輸送中、取り扱い中、および現場設置中の意図しない作動を防ぎます。
低漏れ高シールバルブ:パイロットラインからの微量のガス漏れによって蓄積された圧力を自動的にベントし、誤作動につながる可能性のある圧力上昇を防ぎます。
内蔵圧力計:定期的な点検中のシリンダーチャージ状態の迅速な視覚的確認を可能にし、予知保全スケジュールをサポートします。
標準化された接続による簡単な統合
M14×1.5フレアねじ付きアウトレットを備えており、ほとんどの一般的なパイロット配管構成と互換性があり、設置時間を短縮し、レトロフィットプロジェクトを簡素化します。
保守可能でコスト効率が高い
シリンダーは再充填可能で、長寿命設計です。ソレノイドアクチュエータは、ガス配管を乱すことなくベンチテストまたは交換のために取り外すことができ、ダウンタイムとライフサイクルメンテナンスコストを最小限に抑えます。
| コンポーネント | 仕様 |
|---|---|
| ソレノイドアクチュエータ | MFZ1シリーズ; DC 24 V、1.5 A定格電流; 保持力 55 N – 90 N（モデル依存） |
| 空気圧アクチュエータ（ガスオペレーター） | モデルQQQ1.2MPa / DYQQ1.2MPa / HQQ1.2MPa; 公称圧力 6.6 MPa; 最低作動圧力 1.2 MPa |
| 低漏れ高シールバルブ | モデルEDGO.3/6.6; 閉鎖圧力 0.3 ± 0.03 MPa; 微量の漏れによるパイロットライン圧力の蓄積を防ぎます |
| 空気圧チェックバルブ | モデルEQD6/6.6; 公称内径 6 mm; 開弁圧力 0.2 MPa; 接続 M14 × 1.5 |
| パイロット制御チューブ | Ø8 × 1 mmシームレス銅管; フェルール式圧縮継手; サポートブラケット間隔 ≤ 0.6 m |
| 圧力リリーフ装置 | シリンダーバンクに統合; 設定圧力はシステム運転圧力によって決定され、過圧を防ぎます |
関連システムコンポーネント
天井設置型ユニット– スペースが限られた設置向けのコンパクト設計
不活性ガスシステム– IG55、IG100、およびIG541構成
高圧CO₂システム– 産業用および深部火災リスク向け
線熱検知チューブ– 密閉キャビネットおよび小型エンクロージャー向けの自己作動型検知
Novec 1230クリーンエージェントシステム– フッ素ケトンベースのゼロODP、低GWP代替品
梱包および出荷 梱包:
梱包:
製品は安全な輸送と適切な取り扱いを保証するために慎重に梱包されます。梱包材には、頑丈な段ボール箱、プチプチ、保護フォームパッド、およびユーザーマニュアルが含まれます。
出荷:
製品のグローバル配送サービスを提供しています。利用可能な配送オプションは以下の通りです:
すべての商品は信頼できる運送会社によって輸送され、タイムリーで安全な配送を保証します。注文が出荷された後、お客様はメールで追跡番号を受け取ります。
特別な取り扱い指示:
商品の特別な取り扱い要件がある場合は、注文が出荷される少なくとも24時間前までにご連絡ください。お客様のニーズを満たすために最善を尽くします。
購入に関する注意事項
1. 倉庫、工場、またはワークショップの容積または面積（長さ、幅、高さなど）についてあまりご存知ない場合は、必ず時間内にご連絡ください。これにより、当社のエンジニアはお客様のニーズに応じて製品の仕様と数量を設計できます。
2. パラメータテーブルに必要な仕様パラメータがない場合は、要件をお知らせください。満足のいく設計ソリューションを提供します。
3. 当社の製品をご確認いただいた場合は、ご注文とお支払いをお願いいたします。その後、できるだけ早く発送を手配いたします。
4. 輸送上の問題が発生した場合は、直ちにご連絡ください。可能な限り送料を節約するための満足のいく解決策を提供します。
広州星進消防設備有限公司について
広州星進消防設備有限公司は、10年以上のエンジニアリングおよび生産経験を持つクリーンエージェント消火システムの専門メーカーです。当社の製品はGB 25972-2010の認証を受けており、国際的な設計、試験、および設置基準に準拠しています。
提供するもの:
5年間の製品保証付きの競争力のある工場直送価格
プロジェクト固有の要件に合わせたOEM/ODMソリューション
包括的な技術文書およびリモート設置サポート
中東、東南アジア、アフリカ、その他の地域への実績のある輸出記録
当社のシステムは、データセンター、通信施設、発電所、石油・ガス設備、博物館、アーカイブ、およびグローバル市場の産業プロセスエリアに広く設置されています。
