自動 fm200 消火システム チューブ - 電気キャビネット防火用の直接リリース

1製品概要

1.1 テクニカル仕様

保険料の計算に関する重要な注意事項:

• 保護された空間量を計算する際には,内部にあるすべての機器 (例えばエンジンブロック,バッテリー,ラックなど) を含む.機器の容量を引かない.

• このシステムは閉ざされた空間部分的な開口,高気流,または活性換気により,消火効果が著しく低下する可能性があります.

• 火事 の 行動 に は 予測 が 難しい 変化 が 多く あり,それ に よっ て,すべての 条件 に よっ て 成功 的 な 消火 を 保証 する こと が でき ませ ん.

• 効果的な火消しには 剤の量以外にも 様々な要因が関係しています

  • 空間幾何学と封閉度

  • 空気循環と換気

  • 環境温度

• 最適なシステム選択 (エージェントタイプ,充填量,設置方法) については,当社の技術チームに相談してください.

適さない用途:
このシステムは合わない次の場合:

• 空気なしでは急速に酸化する化学物質 (例えばセルロースナイトラート,銃粉)

• 反応性金属 (例えば,リチウム,ナトリウム,カリウム,マグネシウム,チタン,ジルコニウム,ウラン,プルトニウム)

使用制限:

• このシステムは携帯消火器ではない手動で操作したり,手動でエージェントを操作したりしないでください.

• このシステムを使うただこのマニュアルで説明されているように

1.2 システムの運用

自動防火管は,火災リスクが高い小さな囲いを保護するために特別に設計されています.外部電源がない熱感知だけで活性化します

保護された室内の温度が 臨界点に達すると 検出管は 熱が最も強い点に溶けます炎源に直接全消火剤を放出する開口が作られ標的化された抑制です

1.3 システムアプリケーション

保護された容量に基づいて,このシステムは以下の用途に適しています (さらに適用できます):

• 海兵隊: ボートのエンジンコンパートメント

• 道路用車: 自動車,SUV,バン,RV,ミニバス

• 陸上用車: ATV,トラクター,フォークリフト,建設機器,ゴルフカート,草刈り機

• 電気インフラストラクチャ: スイッチボード,シューズボックス,サーバーラック,電気キャビネット

2システム構造

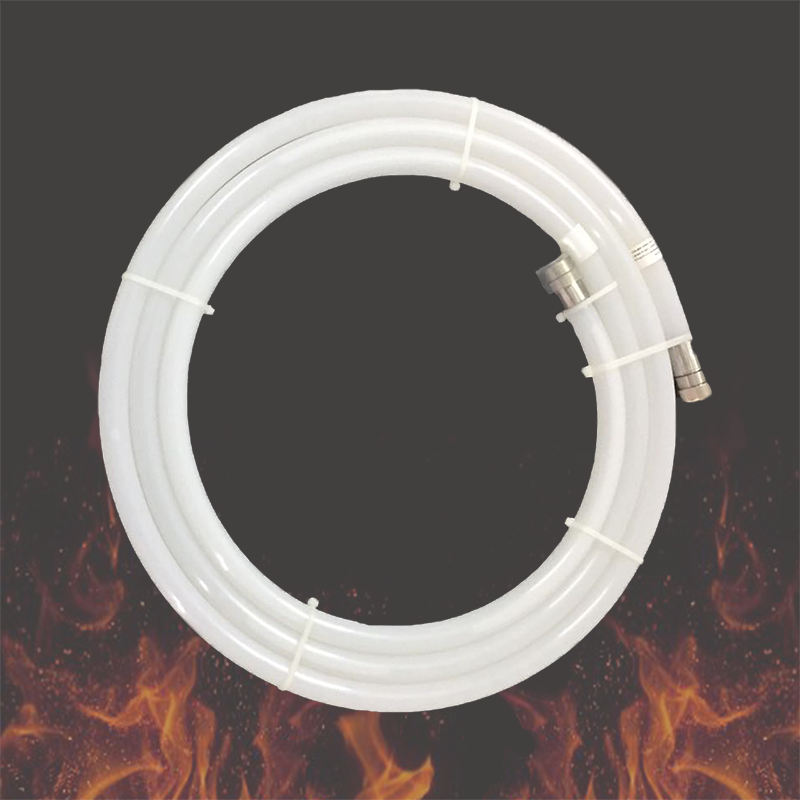

2.1 圧力管

圧力チューブが二重機能消火剤は直接チューブ内に保管されます.

材料の特性:
このチューブは,熱安定性があり,UV耐性のある特殊なプラスチックで製造されています.

• アルコール,塩基,水

• エーテル,ケトン,炭化水素

• 鉱物油,標準燃料,塩溶液,有機酸

化学相容性:
鉱物酸,フェノール,または他の攻撃的な化学物質を含むアプリケーションでは,設置前に私たちの技術チームに相談してください.

操作注意事項:

• このチューブは常にプレッシャーの下にある慎重に扱ってください

• やってるない損傷,穴,落下,またはチューブを投げ

• 輸送中: 移動から保護し,地面摩擦を避ける.

• やってるない損傷した管を修復しようとします

• 乾燥し,よく換気できる場所に保管してください.

  • 強い熱源

  • 攻撃性のある化学物質 (酸性または腐食性物質)

  • 鋭い物

  • 振動や重荷

常にチューブが圧迫されていると仮定します確認されていない限り

2.2 消火剤 HFC-227ea または Novec 1230

健康と安全に関する情報:

薬剤は無毒に分類されているが,不必要な曝露は避けるべきである.

• 暴露されてはいけない危険性レベルを下回る濃度でも 5分以上

• 退院後,エージェントは高圧と非常に低い温度.

安全な設置距離:

• 少なくとも維持する1メートル恒久的な作業場から,システムが閉ざされたり,職員に放出を防止するための障壁が設置されていない場合を除く.

窒息リスク:

• ガス形では,この剤は空気より重い低位や閉ざされた場所に蓄積し,酸素不足や窒息を引き起こす可能性があります.

• システムから放出された後,自然または機械的に空気を通します.入らないで換気が完了するまで

居住条件について:
保護区域に人が定期的にいる場合,排放中に安全な濃度レベルを超えないようにシステム設計を確実にするために私たちと相談してください.

吸入による危険:

• 高濃度の蒸気を吸わないでください.

  • 神経活動の一時的な喪失,麻痺,めまい,混乱

  • 協調力低下,眠気,意識喪失

  • 心拍が不規則,心臓の鼓動,気絶,弱さ

• 極端な濃度は 警告なしに死亡を引き起こす可能性があります

凍傷 と 目 の 保護:

• 液体剤は凍結症皮膚や目と接触する場合は

• いつも着る:

  • 保護手袋(漏れを処理する際の防水型)

  • サイド・シールド付きの安全眼鏡設置,検査,保守の際に

熱分解警告:

• この薬剤は高温に長期にわたって曝されることで分解し,有毒な副産物 (水素ハロイド) を形成する.

• 火事後 は,熱に長期的に曝されるのを避けるため,すぐに換気してください.

• システムを使うただ製造者が指定した方法で.

2.3 圧力計

電流のシステム圧力は,チューブフィッティングに搭載された圧力計から直接読み取れます.

2.4 パイプフィッティング

• 管は,両端から密封されていますステンレス鋼のフィッティング圧力を維持するために

• 一つのフィッティングは気圧計を収納し,もう一方は密封螺栓で密封されています.

• 配列はまた,オプションの接続を可能にします.圧力スイッチ内部圧力をモニタリングし,放電時にアラームパネルや外部装置 (例えば電源を切断する) に信号を送る.

重要なこと

• やってるない管が圧迫されている間,フィッティングを外そうとします.

• 金属部品を保管および輸送中に腐食性物質から保護する.

3設置

3.1 製品の設置

梱包する:

• パッケージの内側には,ケーブルの結びつきで固定されています. 結びつきを切る慎重に管を放出する

• シリコンかプラスチッククッションをフィッティングやチューブ表面から取り除く.

装着用品:

• 設置用ケーブル帯も含まれます.他の設置方法 (例えばゴムから隔離された金属クランプ) が使用できます.ただし,それらは囲い環境に適しています.

• 推奨: 火事 の 時 に 管 が 離れる こと を 防止 する ため,耐久 し て 熱 に 耐える 固定 器 を 使用 する.

• 服用しないでください.管と直接接触する金属の固定材料 (鋼筋クランプ,ワイヤー,シート金属)

トゥープルーティング:

• 固定されたときのチューブ形は指定されていない箱の配置に合わせて調整できます.

警告ラベル:

• 警告ラベルを平らで見える表面.

• 塗装する前に表面を徹底的に清掃します.

• やってるない高温に達する領域 (例えばエンジンブロック) に適用する.

3.2 設置説明書

1. 位置付け: システムを危険性の高いエリアにできるだけ近づけます

2. 障害 を 避ける: 防火剤の侵入を阻害し,消火効果を低下させるような障害物の後ろに設置しないでください.

3. 慎重 に 扱う: 鋭い物体との接触を避けます.強く曲がったり,管を割ったりしないでください.

4. 安全 に 固定 する固定装置をしっかりと固定し 移動させないようにします25cm.

5. 固体部位へのアンカー: 固定された構造部品にのみ固定する.移動する部品 (例えば,エンジンファン) に決して固定しない.車両の運転中に固定装置が不傷のままに保たれるようにする.

6. 熱源のクリアランス: 管を直接接触したり,直接隣接する部分に80°C動作中に (例えばエンジンブロック,ターボチャージャー,排気管,インダクター)

7. 環境保護: 攻撃的 な 化学物質 や 直接 の 天気 に 晒さ れ ない よう に する.

8. 他 の 機器 に 害 を 及ぼす こと を 避ける: 設置が周囲の部品を損傷しないようにする.

9. ガルバン化/亜鉛塗装接触警告やってるない管が電熱された物体や亜鉛で覆われた物体と接触することを許すため,これは電熱腐食を引き起こし,管の劣化や故障を引き起こす可能性があります.

3.3 警告

• 使用オリジナル部品のみ. 部品を承認されていない物品に置き換えることは保証を無効にし,システムの不具合を引き起こし,安全リスクをもたらす可能性があります.

• システムとは単独のユニットやってない複数のユニットをつなげます

• システムとは互換性がない他の防火システムと 接続を試みないでください

• 設置は18歳以上の資格のある職員誤った操作は機能不全を引き起こし,安全を危険にさらす可能性があります.

4メンテナンス

4.1 維持と有効期限

• システムには特別な定期的なメンテナンスなし.

• 推奨: 定期的な視力検査

  • 圧力レベル

  • 固定密度

  • 摩擦や磨損の兆候

• 保存期間: 10年 (申請条件により短くなります)

4.2 製品の廃棄

• 放電されたシステムは金属とプラスチック部品からなる.

• 廃棄する地方の廃棄物管理規制.

• 適切なリサイクルのために,充電されたシステムを地元のサプライヤーに返してください.

4.3 視覚検査

操作中に管内を動き回る泡これはエージェントとシステムの機能の存在を示します.

チェック:

• 深い 溝 や 圧縮 の 痕跡 や 管 の 穴

• 金属部品の腐食

• フィッティングの周りに漏れがある兆候

4.4 圧力検査

• 物質の物理的性質により圧力は環境温度によって変化する:

  • 高温→高圧

  • 非常に低い温度 →蒸気圧がゼロに近づく可能性があります

4.5 警告 交換するタイミング

次の場合,システムを即座に交換する.

• 放出されたり,空っぽになったり

• 直接火に晒された

• 試験管は,セクション4に記載されているように損傷を示しています.3

• 金属部品は腐食または目に見える損傷を示します

禁止 行為:

• やってるない圧力計,シールスクロール,または圧力スイッチを切り離します.

• やってるないシステムを改造または修理する場合は,資格のある人材のみが整備を行うことができます.

• 許可のない変更は保証を無効にし,傷害を引き起こす可能性があります.

熱いシステム 注意:

• システムが高温にさらされている場合 (例えばエンジン動作時) 内圧は15バー爆発圧が近づいてる

• やってるない熱いシステムに機械的ストレスをかけ 操作する前に冷却するまで待ってください

5免責事項

供給者と製造者は,責任を負わない損害,人命の喪失,財産の損害,または金銭的損失による:

• この手冊の設置,操作,および保守の指示に従わない場合

• 安全警告の不遵守

• 非原始部品の未承認の改変または使用
