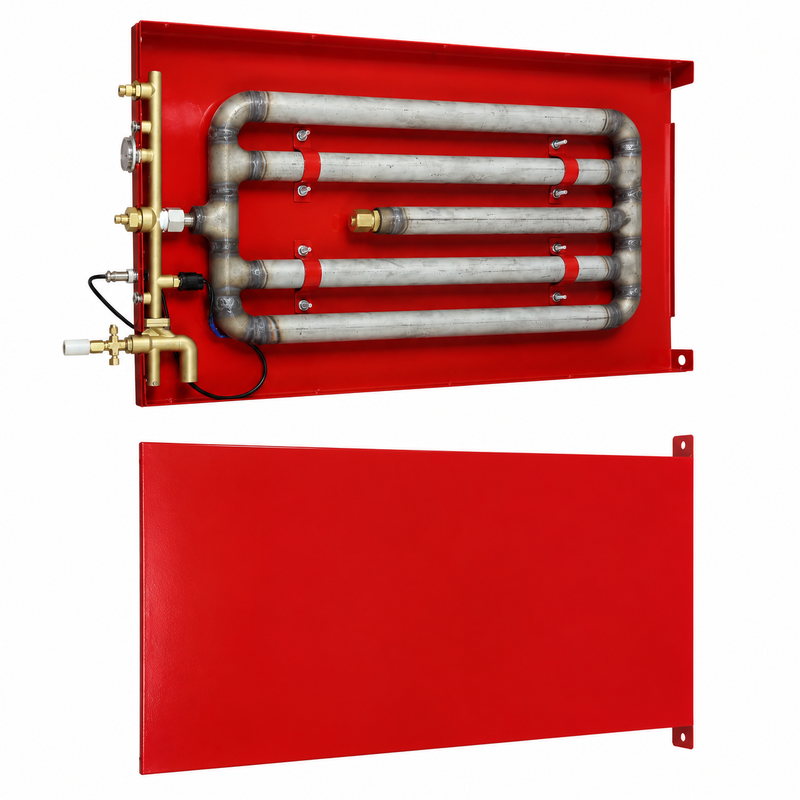

キャビネット ヘプタフルーロプロパンガス火消しシステム 2L 貯蔵容量,0.6 MPa 貯蔵圧 0°C~50°C 環境

キャビネット自動消火システム (HFC-227ea / FM200)

製品紹介

本システムで使用される消火剤は、化学的および物理的な消火メカニズムを組み合わせたクリーンなガス消火剤であるHFC-227ea（FM200としても知られる）です。無色無臭で毒性が低く、非導電性で残留物を残さないため、敏感な電子機器や貴重な資産に安全です。比較的低い設計濃度で、クラスB（可燃性液体）、クラスC（ガス火災）、および電気火災を効果的に消火します。

本ユニットは、温度感知式のガラスバルブと柔軟な火災検知チューブの2種類の統合火災検知器を内蔵しています。これにより、外部の煙感知器、熱感知器、または独立した火災制御盤が不要になり、システムアーキテクチャが大幅に簡素化され、設置コストが削減されます。当社のソリューションは、優れた検知精度、キャビネット設置への高い適応性、効率的なスペース利用、既存のキャビネットコンポーネントへの干渉なしを提供します。

作動原理

キャビネット自動消火システムは、2つの独立した温度感知式作動方法を備えています。

1. 感熱ガラスバルブ作動保護された筐体内の周囲温度がガラスバルブの定格破裂温度（標準68℃、要望に応じてカスタマイズ可能）に達すると、バルブが破裂し、直ちに放出バルブが開きます。加圧されたFM200剤がノズルから即座に放出され、保護エリアを急速に冷却し、火災を鎮圧します。

2. 火災検知チューブ作動柔軟な検知チューブは、火災センサーと放出ラインの両方として機能します。チューブが火源にさらされると（作動温度：160℃±10℃）、内部のガスが急速に膨張し、チューブが最も温度の高い箇所で破裂します。この圧力低下がシリンダーバルブをトリガーし、消火剤が破裂した開口部から直接放出され、必要な場所に的確な消火が行われます。

主な用途

1. ITおよびコンピュータールームのサーバーキャビネット

2. 通信機器エンクロージャー

3. 銀行・金融システムの制御キャビネット

4. 様々な産業の電気・機械制御盤

主な技術パラメータと特徴:
キャビネット用ヘプタフルオロプロパンガス消火システムのモデル仕様:

設置ガイドライン

1. ユニットの取り付け
キャビネット消火ユニットは、標準キャビネット内の引き出し式設置用に設計されています。キャビネットの組み込みレールまたはサポートトレイを使用してユニットを固定し、前面パネルの2つの取り付け穴を通してネジで固定してください。

2. 熱放出アセンブリと検知チューブの配線
熱放出アセンブリは、付属のアクセサリを使用してキャビネットに固定する必要があります。火災検知チューブは、火災の危険性が最も高いエリアを優先的にカバーするようにS字型に配線し、ケーブルタイで固定してください。

3. 設置前の注意事項

• 設置、試運転、保守担当者は、ユニットの構造、作動原理、性能仕様、バルブコンポーネントの機能について十分に精通している必要があります。

• ユニットは直射日光や熱源から離して設置する必要があります。

• ユニットが振動や機械的衝撃から保護されていることを確認してください。

• 適切なブラケットを使用して、保護エリア内にユニットをしっかりと固定してください。

4. コンポーネント接続

• インターフェース: ユニットは、銅管インターフェース、オン/オフスイッチ、圧力計、信号フィードバックデバイス、検知チューブポート、ガラスバルブアセンブリ、放出ノズル（前面パネル）を備えています。検知チューブの設置: スロットルポートのプラグを取り外し、検知チューブをピン型コネクタに挿入し、銅キャップをしっかりと締めます。チューブは上記のように配線します。チューブの端は標準プラグで終端処理されています。

• 信号フィードバック: 端子マーキングに従って、信号フィードバックデバイスを監視システムに接続します。保守・点検スケジュール

• 定期的な点検を監督するために、指定された保守監督者を任命し、すべての活動を適切に記録する必要があります。a. 隔週点検（週2回）:

圧力計の読み取り値が緑色（正常）範囲内にあることを確認します。

コンテナバルブスイッチが「ON」位置にあることを確認します。

目に見える異常や損傷がないか確認します。

• b. 四半期点検:

• すべてのコンポーネントに機械的損傷、腐食、コーティング劣化がないことを確認します。

• 銘板ラベルが読みやすいままであることを確認します。

消火剤容器、検知チューブ、放出ホース、ノズルがしっかりと固定され、適切に接続されていることを確認します。

• c. 年次包括点検:

• 消火剤シリンダーの重量を測定し、内容量を確認します。許容範囲：≥（シリンダー容量×1.15 g/L）×90%。このしきい値を下回る場合は補充してください。

• 圧力計が緑色のゾーンの外にある場合は、重量測定を実施してください。消火剤の損失が10%を超える場合は、消火剤を補充し、システムを加圧し直してください。

検知チューブに変形、腐食、物理的損傷、または経年劣化の兆候がないか点検します。

• シリンダーの保守は、圧力容器に関する適用される地域の規制（例：「ガスシリンダー安全監督規則」）に準拠する必要があります。

• 安全上の注意:

• 誤作動を防ぐため、許可されていない担当者はこの消火システムのいかなるコンポーネントにも触れたり調整したりしないでください。

• 梱包・出荷

お客様のご注文品が完璧な状態で届くように、厳格な梱包プロトコルを実施しています。内装:

各キャビネット消火ユニットは、ほこりの侵入や表面の傷を防ぐために、帯電防止保護フィルムで個別に包装されています。圧力計や検知チューブなどのすべての敏感なコンポーネントは、輸送中の移動を防ぐために追加の緩衝材で固定されています。

外装:

ユニットは、製品の形状に合わせた高密度フォームインサートを備えた、カスタム設計の頑丈なカートンに入れられ、優れた衝撃吸収性と振動抵抗を提供します。
木箱梱包:

国際出荷の場合、すべてのユニットは、ISPM 15規格に準拠した乾燥・熱処理された木材で作られた輸出グレードの木製クレートで補強されます。クレートには以下が含まれます:
追加の衝撃保護のための内部フォームパッド

構造的完全性のための安全なストラップと鋼鉄補強コーナー
適切な物流処理のための明確な取り扱いラベル（「壊れ物」、「こちら側を上に」、「乾燥した状態に保つ」）

• 出荷の利点:

• 標準リードタイム：注文数量に応じて15～30日

• 柔軟な出荷オプション：海上輸送、航空輸送、または宅配便（DHL、FedEx、UPS）

フルコンテナロード（FCL）と混載コンテナロード（LCL）の両方に対応

• 専門的な輸出書類を提供：商業インボイス、梱包明細書、船荷証券、原産地証明書

• 当社の堅牢な梱包により、中東、東南アジア、アフリカ、その他のグローバル市場への出荷であっても、機器が安全に目的地に到着することが保証されます。
